碳纖維膠是由環(huán)氧樹脂、固化劑及其他助劑改性而成的一種環(huán)氧樹脂結(jié)構(gòu)膠。主要應(yīng)用于碳纖維布、碳纖維板的粘貼。

根據(jù)廣州固特嘉建筑工程有限公司多年的施工經(jīng)驗來說，碳纖維浸漬膠通常每平米的使用量在0.6~0.9kg之間。碳纖維浸漬膠會出現(xiàn)為問題有以下幾個方面：

1、浸漬膠立面施工，很有可能會造成膠層的厚度不夠，如果流淌性嚴(yán)重的話

2、流淌嚴(yán)重，還會造成膠瘤和膠柱子，粘貼碳布就會形成空鼓

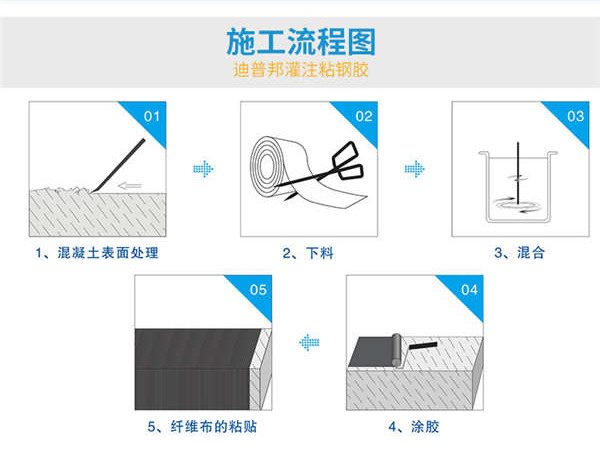

碳纖維浸漬樹脂膠 施工指南：

基層處理：

對表面打磨，鑿去混凝土表面風(fēng)化酥松層，碳化銹裂層及油污層，直至露出堅實基層，然后清洗除塵污，保證基面平整、干凈、密實?；婵梢蕴幱诟?、潮或濕的狀態(tài)。對有缺陷的混凝土表面使用MAX 500修補(bǔ)裂縫部分，如有必要應(yīng)封閉或用MAX 600灌漿處理。轉(zhuǎn)角粘貼處要進(jìn)行倒角處理并打磨成圓弧狀（R≥20mm）。

下    料：按設(shè)計要求的尺寸裁剪纖維布。

混    合：以不超過300轉(zhuǎn)的低速分別攪拌A、B組份，然后按A：B=3.5：1的重量比準(zhǔn)確稱量A、B組份。將主劑A與固化劑B倒在容器中，用不超過300轉(zhuǎn)的低速攪拌，直至色澤完全均勻為止。在攪拌的過程中，確保攪拌器中所有部位接觸到，以便得到最佳混合效果。

注意：

? 調(diào)膠混合必須均勻，否則會影響粘接強(qiáng)度。

? 一次調(diào)膠量應(yīng)不能大多，現(xiàn)配現(xiàn)用，調(diào)好的膠必須在適用期內(nèi)用完。在環(huán)境溫度較高時調(diào)膠過多，會使膠液的適用期縮短。配膠的容器應(yīng)足夠大,以便膠液反應(yīng)后放熱能快速散熱。

? 取膠工具不能混用，A、B組份包裝桶的蓋子不能混蓋，取完膠后必須密封剩料。

纖維布的粘貼：

將樹脂均勻涂抹于被粘貼部位，拐角部位適當(dāng)多涂一些。將纖維布拉緊對齊后粘貼，用刮板或滾筒沿纖維同一方向反復(fù)滾壓，直至樹脂在粗紗間被擠出。粘貼超過一層纖維布織物，必須在前一層施用后的60分鐘內(nèi)進(jìn)行，如果不能的話，則必須要等待至少12小時，才能涂覆下一層。具體操作重復(fù)前面步驟。在最后一層纖維布的表面均勻涂抹樹脂。

保    護(hù)：加固后的纖維表面應(yīng)采取抹灰或噴防火涂料進(jìn)行保護(hù)。

廣州固特嘉有著一批專業(yè)創(chuàng)新的技術(shù)骨干，專業(yè)的設(shè)計、施工隊伍，科學(xué)的生產(chǎn)工藝。在中國建筑行業(yè)內(nèi)已逐步樹立了具有一定知名度的品牌形象。生產(chǎn)的迪普邦系列產(chǎn)品（植筋錨固系列、碳纖維加固系列、粘鋼加固系列、混凝土裂縫修補(bǔ)系列）深得廣大消費者的好評，多次被相關(guān)行業(yè)權(quán)威機(jī)構(gòu)評為行業(yè)優(yōu)秀產(chǎn)品，并成為建筑新材料及膠粘劑行業(yè)的選擇產(chǎn)品。

客服咨詢：400-616-5928

技術(shù)指導(dǎo)：18988995651

        QQ：3492455067
