進(jìn)口粘鋼膠是一種觸變型雙組份、無溶劑結(jié)構(gòu)粘結(jié)劑，其主要成分為環(huán)氧樹脂和特殊填料；常使范圍：結(jié)構(gòu)加固粘合劑，特別用于以混凝土為基礎(chǔ)，粘結(jié)鋼材結(jié)構(gòu)加固膠

進(jìn)口粘鋼膠產(chǎn)品優(yōu)點 ：

（1）與混凝土、石材、砌磚、鋼材、鑄鐵、鋁粘結(jié)良好

（2）早期和最終機械強度高

（3）抗沖擊性能

（4）抗徐變性好

（5）易混合、易施工

（6） 無需底涂

（7）垂直面和頂面施工時無流掛

（8）無溶劑

（9）不同顏色組份(有利于混合)

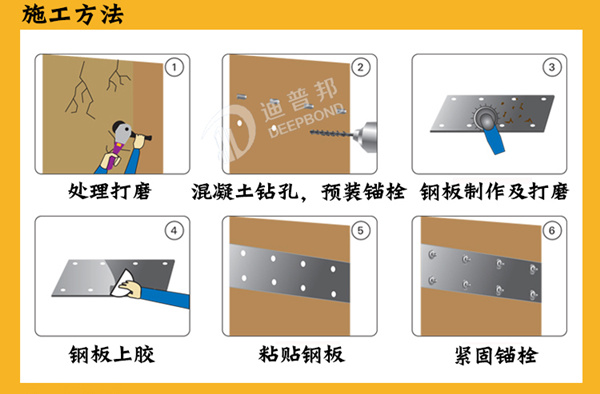

進(jìn)口粘鋼膠施工，主要是用來粘貼鋼板的嘛，所以對鋼板的要求也要到位。

1、鋼材表面必須進(jìn)行打磨和除銹處理，打磨時打磨紋路應(yīng)與鋼材受力方向垂直，然后用丙酮擦拭干凈。

2、攪拌均勻的膠必須均勻地涂抹于混凝土和鋼板表面，膠層一般厚2mm，為中間厚兩邊薄。

3、鋼材粘貼在混凝土表面后，應(yīng)立即用夾具或者支撐固定，并加壓，使膠從四周溢出。

施工細(xì)節(jié)：

用量 約為 1.7 kg/m2 /mm 厚度

基層條件及基層處理：砂漿及混凝土基層齡期至少為 28 天

（1）對于混凝土：

需要有足夠的強度(抗壓強度≥25MPa，抗拉強度≥1.5MPa，或滿足設(shè)計要求)。

基面必須干凈、干燥、無灰塵、油脂、松散顆粒等影響粘結(jié)性的雜質(zhì)。

（2）對于鋼材：

基面必須干凈、無油脂、涂料、銹蝕、舊涂層等影響粘結(jié)的雜質(zhì)，為提高粘結(jié)力，根

據(jù) ISO12944 規(guī)定，建議粘鋼表面采用噴砂處理到 Sa2.5 級。

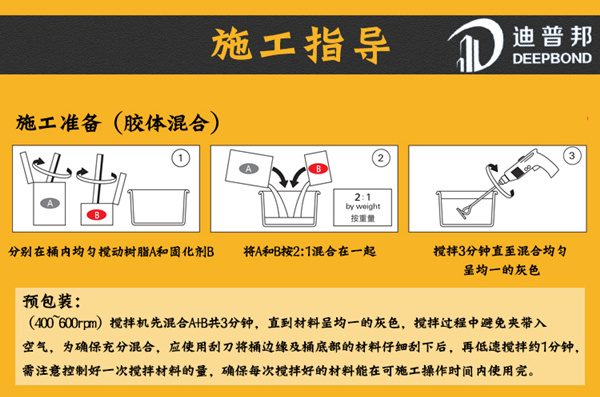

混合：

(400~600rpm)攪拌機先混合 Part A + Part B 共 3 分鐘，直到材料呈均一的灰色，攪 拌過程中避免夾帶入空氣，為確保充分混合，應(yīng)使用刮刀將桶邊緣及桶底部的材料仔 細(xì)刮下后，再低速攪拌約 1 分鐘，需注意控制好一次攪拌材料的量，確保每次攪拌好 的材料能在可施工操作時間內(nèi)使用完。

廣州固特嘉有著一批專業(yè)創(chuàng)新的技術(shù)骨干，專業(yè)的設(shè)計、施工隊伍，科學(xué)的生產(chǎn)工藝。在中國建筑行業(yè)內(nèi)已逐步樹立了具有一定知名度的品牌形象。生產(chǎn)的迪普邦系列產(chǎn)品（植筋錨固系列、碳纖維加固系列、粘鋼加固系列、混凝土裂縫修補系列）深得廣大消費者的好評，多次被相關(guān)行業(yè)權(quán)威機構(gòu)評為行業(yè)優(yōu)秀產(chǎn)品，并成為建筑新材料及膠粘劑行業(yè)的選擇產(chǎn)品。

客服咨詢：400-616-5928

技術(shù)指導(dǎo)：18988995651

        QQ：3492455067
